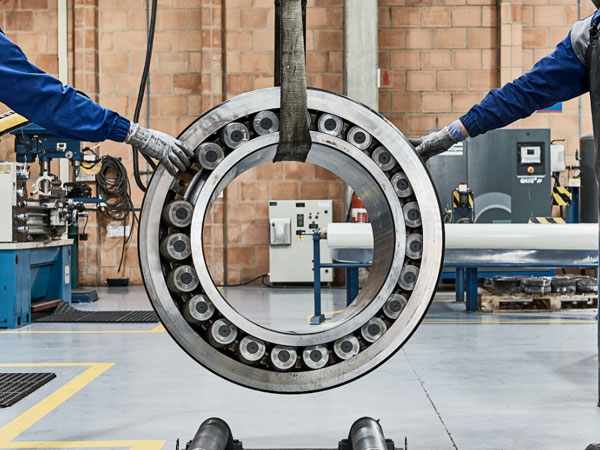

Przemysłowe pierścienie obrotowe: niedocenieni bohaterowie ciężkiej rotacji

W świecie maszyn przemysłowych, gdzie ogromne obciążenia łączą się z precyzyjnym ruchem, jeden element odgrywa kluczową rolę: Przemysłowe łożysko obrotowe . To znacznie więcej niż zwykłe łożysko, to solidny, obrotowy szkielet, który umożliwia obracanie dźwigów, koparki kopanie, turbiny wiatrowe śledzenie wiatru i układy radarowe skanujące horyzont. Te wysoce zaprojektowane pierścienie są cichymi końmi pociągowymi, umożliwiającymi płynny, kontrolowany obrót przy ekstremalnych obciążeniach i trudnych warunkach.

Poza podstawowymi łożyskami: definiowanie pierścienia obrotowego

Przemysłowy pierścień obrotowy (znany również jako łożysko obrotowe, łożysko obrotnicy lub łożysko obrotowe) to łożysko toczne o dużej średnicy zaprojektowane do przenoszenia jednocześnie :

• Obciążenia osiowe: Siły działające równolegle do osi obrotu (jak ciężar wysięgnika dźwigu).

• Obciążenia promieniowe: Siły działające prostopadle do osi (jak wiatr napierający na boki na gondolę turbiny).

• Przewrotne momenty: Siły, które mają tendencję do przechylania lub przechylania konstrukcji (główne wyzwanie w zastosowaniach takich jak koparki lub ciężkie podnośniki).

W przeciwieństwie do mniejszych łożysk, pierścienie obrotowe są zazwyczaj projektowane na zamówienie lub wybierane z obszernych katalogów w celu dopasowania do konkretnego obciążenia, rozmiaru, wymagań środowiskowych i montażowych danego zastosowania. Integrują się bezpośrednio z konstrukcją maszyny, często same służąc jako podstawowy element konstrukcyjny.

Anatomia i funkcja rdzenia

Chociaż projekty są różne, kluczowe elementy definiują przemysłowe pierścienie obrotowe:

1. Pierścionki: Dwa koncentryczne pierścienie (wewnętrzny i zewnętrzny), zwykle wykonane z kutej stali stopowej o wysokiej wytrzymałości. Jeden pierścień ma zazwyczaj zęby koła zębatego (wewnętrzne lub zewnętrzne) zintegrowane z mechanizmami napędowymi.

2. Elementy toczne: Kulki lub rolki (cylindryczne lub stożkowe), które przenoszą obciążenia pomiędzy pierścieniami. Układ określa typ łożyska i jego zdolność do przenoszenia obciążeń.

3. Bieżnie: Precyzyjnie obrobione rowki na pierścieniach, w których poruszają się elementy toczne. Obróbka cieplna (hartowanie indukcyjne) zapewnia trwałość.

4. Uszczelki: Ma kluczowe znaczenie dla wykluczenia zanieczyszczeń (kurz, woda, piasek) i utrzymania smarowania. Istnieje wiele opcji uszczelniania dla różnych środowisk.

5. Układ smarowania: Smarowniczki i kanały zapewniają prawidłowe smarowanie elementów tocznych i bieżni, co zapewnia długą żywotność i płynną pracę. Powszechne są scentralizowane systemy automatycznego smarowania.

6. Otwory montażowe: Wzór gwintowanych lub gładkich otworów na obu pierścieniach do bezpiecznego przykręcenia do konstrukcji wsporczych i obrotowych maszyny.

Dominujące typy: dopasowanie projektu do załadowania

Dwie najbardziej rozpowszechnione konfiguracje to:

1. Łożysko kulkowe jednorzędowe czteropunktowe:

   • Struktura: Pojedynczy rząd piłek biegnących po bieżni o gotyckim łuku.

   • Zdolność: Doskonale radzi sobie jednocześnie z połączonymi obciążeniami osiowymi, promieniowymi i momentowymi. Bardzo kompaktowa konstrukcja.

   • Idealny dla: Umiarkowane obciążenia, zastosowania wymagające zwartości (dźwigi, lekkie koparki, obrotnice do transportu materiałów, skanery medyczne).

2. Skrzyżowane łożysko wałeczkowe:

   • Struktura: Dwa zestawy walcowych krążków ułożonych prostopadle (skrzyżowane) pomiędzy pierścieniami. Rolki zmieniają kierunek.

   • Zdolność: Doskonała sztywność i bardzo duża obciążalność momentem dzięki liniowemu stykowi rolek. Skutecznie radzi sobie z dużymi obciążeniami osiowymi i momentowymi.

   • Idealny dla: Zastosowania wymagające dużej precyzji, bardzo duże obciążenia momentowe, sytuacje wymagające maksymalnej sztywności (ciężkie koparki, ramiona robotyczne, precyzyjne stoły obrotowe, maszyny do wiercenia tuneli, duże cokoły radarowe).

Inne warianty obejmują dwurzędową kulę, trójrzędową rolkę (do ekstremalnie dużych obciążeń) i konstrukcje specjalistyczne.

Dokąd się zwracają: krytyczne zastosowania przemysłowe

Wieńce obrotu są niezbędne w przemyśle ciężkim:

1. Budownictwo i górnictwo:

   • Koparki (obrót wysięgnika, obrót domu)

   • Żurawie samojezdne (obrót wysięgnika, obrót górnej konstrukcji)

   • Żurawie wieżowe (obrót wysięgnika i przeciwwysięgnika)

   • Pompy do betonu (przegub wysięgnika)

   • Koparki i zgarniaki górnicze

2. Energia wiatrowa:

   • Systemy Yaw: Obracanie całej gondoli w stronę wiatru.

   • Systemy Pitch: Regulacja kąta poszczególnych ostrzy (mniejsze pierścienie).

3. Obsługa materiałów:

   • Dźwigi portowe (ze statku na brzeg, RTG)

   • Układarki/Regeneratory

   • Obrotowe wózki widłowe i wózki do kompletacji zamówień

   • Automatyczne stoły obrotowe do magazynowania

4. Obrona i przemysł lotniczy:

   • Podstawy radarów i anten satelitarnych

   • Wieżyczki z wyrzutniami rakiet

   • Wieże strzelnicze

   • Ładowarki do ładunków lotniczych

5. Maszyny przemysłowe:

   • Pozycjonery i manipulatory spawalnicze

   • Stoły indeksujące (CNC, montaż)

   • Ramiona robotyczne (przeguby o dużej wytrzymałości)

   • Sprzęt do obrazowania medycznego (skanery CT, PET)

   • Sprzęt do pakowania i przetwarzania

Kluczowe specyfikacje i czynniki wyboru

Wybór odpowiedniego wieńca obrotowego ma ogromne znaczenie dla bezpieczeństwa, wydajności i trwałości. Czynniki krytyczne obejmują:

• Oceny obciążenia: Dynamiczne i statyczne nośności osiowe, promieniowe i momentowe (zwykle definiowane zgodnie z normą ISO 281 lub podobną).

• Sztywność: Odporność na odkształcenia pod obciążeniem (kluczowa dla precyzji).

• Dane techniczne sprzętu: Moduł, liczba zębów, stopień dokładności (jeśli napędzany).

• Rozmiar i wymiary: Średnica otworu, wysokość całkowita, rozstaw śrub.

• Materiał i hartowanie: Gatunek stali, twardość bieżni (np. HRC 58-62).

• Opieczętowanie: Stopień ochrony IP (ochrona przed wnikaniem), kompatybilność materiału uszczelnienia.

• Smarowanie: Typ, interwały, metoda (ręczne, automatyczne smarowanie).

• Warunki środowiskowe: Zakres temperatur, narażenie na kurz, wodę, chemikalia, mgłę solną.

• Montowanie: Projekt interfejsu, wymagania dotyczące śrub, rozważania dotyczące obciążenia wstępnego.

• Certyfikaty: Normy branżowe (np. DNV-GL dla zastosowań offshore, AGMA dla przekładni).

Przyszłość obrotu: trendy w technologii pierścieni obrotowych

Innowacje wciąż przesuwają granice:

• Zaawansowane materiały i powłoki: Zwiększona odporność na zużycie, ochrona przed korozją i trwałość zmęczeniowa.

• Zintegrowane wykrywanie (IoT): Łożyska wyposażone w czujniki monitorujące drgania, temperaturę, obciążenie i smarowanie, umożliwiające konserwację predykcyjną.

• Ulepszone rozwiązania uszczelniające: Ulepszone materiały i konstrukcje zapewniające dłuższą żywotność w ekstremalnych warunkach (górnictwo głębokie, offshore).

• Lekkość: Zoptymalizowane projekty wykorzystujące analizę elementów skończonych (FEA) i zaawansowane materiały w celu zmniejszenia masy bez utraty wytrzymałości.

• Zwiększona precyzja: Do wymagających zastosowań, takich jak robotyka i produkcja o wysokiej precyzji.

• Zrównoważony rozwój Dłuższa żywotność, programy regeneracji i przyjazne dla środowiska środki smarne.

Wniosek: Punkt kluczowy

Przemysłowe pierścienie obrotowe to coś więcej niż tylko komponenty; są to podstawowe punkty obrotu, na których opierają się ogromne siły i ruchy krytyczne. Ich solidna konstrukcja, precyzyjna inżynieria i sama nośność czynią je niezastąpionymi w obsłudze ciężkich maszyn, które budują nasz świat, wytwarzają czystą energię i wykonują wymagające zadania przemysłowe. Zrozumienie ich typów, możliwości i kryteriów wyboru jest niezbędne zarówno dla inżynierów, jak i operatorów. W miarę jak maszyny stają się większe, inteligentniejsze i działają w coraz trudniejszych warunkach, ciągła ewolucja technologii pierścieni obrotowych zapewnia, że ​​pozostają one niezawodnym, obracającym się fundamentem nowoczesnego przemysłu. W przypadku specyfikacji dużych obrotów wybór odpowiedniego wieńca obrotowego to nie tylko decyzja inżynierska – to zobowiązanie do zapewnienia bezpieczeństwa, niezawodności i sukcesu operacyjnego.
